Visão geral do sistema:
O sistema de controle de automação baseado em rede industrial é amplamente utilizado em mineração, petroquímica, alimentos, medicina, bioquímica e outras áreas industriais, e pode monitorar e controlar o equipamento operacional de campo para realizar a coleta de dados, o controle do equipamento, a medição, a regulação de parâmetros e vários tipos de funções de alarme de sinal. Algumas ocasiões importantes em setores industriais, como a mineração, exigem sistemas de coleta e controle de dados de alta precisão, baixo custo e alta confiabilidade. Nessas áreas, os pontos de monitoramento tendem a ser distribuídos de forma relativamente ampla, com longas distâncias entre os pontos de monitoramento, o que dificulta a coleta de dados e o controle distribuído, portanto, o controle em rede dos sistemas de controle automático aplicados nessas áreas é realista. Atualmente, os sistemas de controle de automação estão se desenvolvendo em direção à estrutura de sistemas distribuídos e à inteligência.
O "sistema de controle de automação baseado em rede industrial" desenvolvido pela Hangzhou Shanghang Communication Equipment Co., Ltd. usa o PLC da série CP1H da Omron e o módulo de rede DeviceNet (CJ1W-DRM21) como estação principal, conectando o PLC com interface de rede ou cartão de captação a partir do nó da estação para alcançar o controle de comunicação conectado, que pode ser amplamente utilizado em mineração, petroquímica, alimentos, medicina, bioquímica e outras áreas industriais.
Composição do programa:

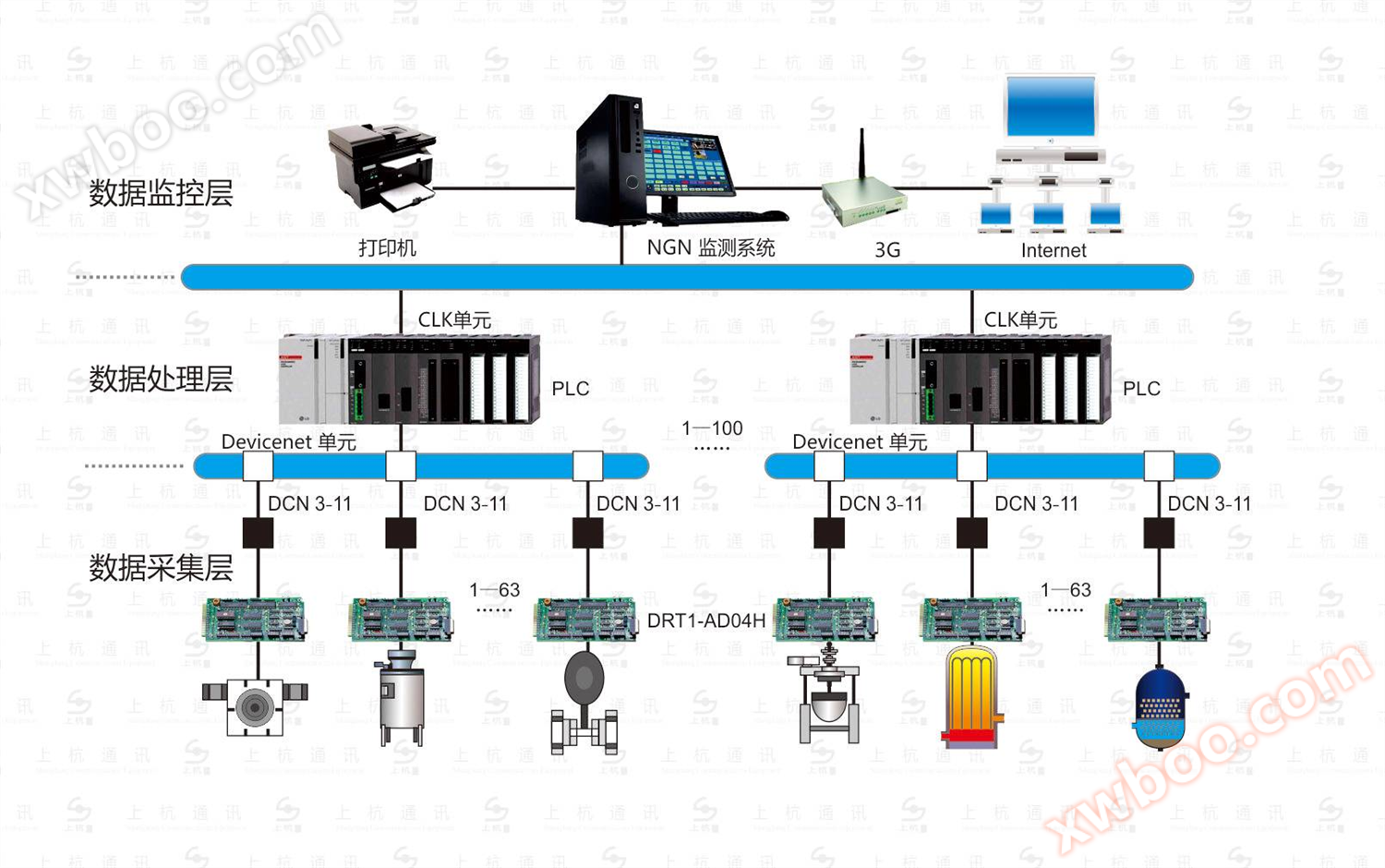

Neste esquema, a coleta de dados, o processamento de dados e o sistema de monitoramento são projetados em camadas para cada unidade, com os princípios da topologia da rede mostrados na Figura 1.

A camada superior de monitoramento de dados é o centro de monitoramento de dados, que é composto por um ou mais órgãos de controle industrial que implementam funções como exibição, armazenamento e impressão de dados em tempo real e compartilhamento de dados através da rede. A camada média é a camada de processamento de dados, de acordo com as necessidades do sistema é composta por vários controladores programáveis (PLC), de acordo com as condições de trabalho, a comunicação de dados CLK (ou PC-LINK) é usada e a transmissão de dados é realizada através do sistema de fibra óptica, o sistema de fibra óptica usa uma conexão de link único, o centro de monitoramento de dados e o PLC da camada de processamento de dados se comunicam através de RS485. A camada inferior é a camada do dispositivo, composta por PLCs ou cartões de captação equipados com interfaces de rede, como sensores em dispositivos de campo e mecanismos de execução como motores elétricos.
Cada unidade funcional do sistema pode configurar o hardware e suas funções, como o número de E / S, redundância, interfaces de comunicação, etc., de acordo com as necessidades, especialmente os terminais de camada de dispositivo podem ser projetados de forma independente de acordo com diferentes ambientes de aplicação para atender aos requisitos em diferentes ocasiões, tanto para a construção de novos sistemas de controle automático em rede como para facilitar a transformação técnica de sistemas de controle existentes. Além disso, devido à alta confiabilidade do PLC, forte capacidade anti-interferência e fácil manutenção, o uso do PLC como camada de processamento de dados do sistema para processamento de dados e controle de objetos pode tornar o desempenho do sistema mais estável.
Sistema de acesso integrado:
Sistema de monitoramento de pompagem de gás, sistema de monitoramento de ventilador, sistema de controle automático de drenagem subterrânea, sistema de monitoramento de compressor, sistema de monitoramento de usina de seleção de carvão, sistema de monitoramento de elevação, sistema de monitoramento de sala de caldeiras, etc.
Desempenho do sistema:
1) Adote o protocolo TCP / IP aberto, forte capacidade de compatibilidade e suporte a vários tipos de acesso e conversão de sinal, como o barramento CAN / RS485, para facilitar o acesso a vários subsistemas de monitoramento da mina;
2) Forte capacidade de integração de informações, integração perfeita de subsistemas, realização de compartilhamento de informações e consultas Web;
3) Adotar redundância anel rede e modo de funcionamento de energia dupla, um nó e falha de linha não afeta toda a plataforma;
4) suporte de mídia de transmissão de fibra óptica, linha twisted, etc., para atender às características de ramificação de estrada da mina, estrutura flexível.
