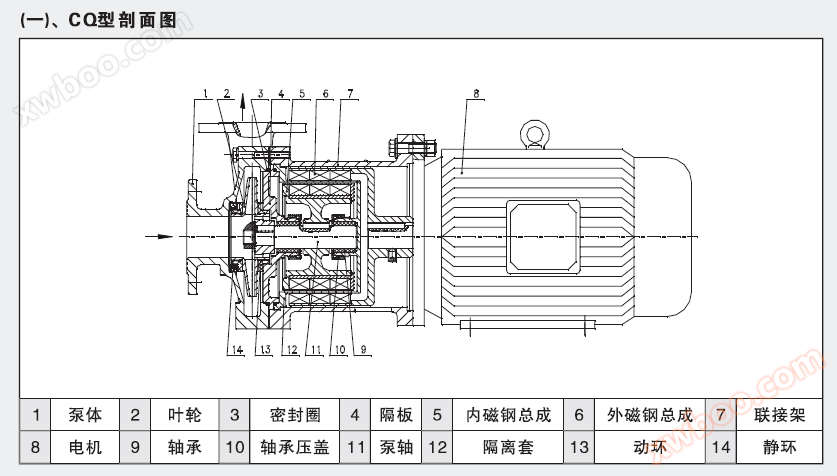

Bombas magnéticas da série CQ e ZCQ

A bomba substitui a vedação dinâmica por vedação estática, tornando a parte de sobrefluxo da bomba totalmente vedada, resolvendo completamente os problemas de correr, cair, gotas e vazamentos que não podem ser evitados por outras vedações mecânicas da bomba. O corpo da bomba e os componentes de fluxo de fluxo são fabricados com materiais como aço inoxidável resistente à corrosão, tetrafluorografeto de cerâmica corundum e outros.CQA função do tipo é concentrada em uma única aspiração, sem válvula de fundo e água de drenagem.

[Condições de trabalho]

1,Ímã permanente: a gama de temperatura de trabalho do ímã permanente feito de materiais de terras raras é ampla (-45℃--400℃），

A resistência é alta, a direção do campo magnético tem uma boa oposição omnidirecional e não ocorre desmagnetização quando a fase homopolar se aproxima.

2, caixa de isolamento: no uso de caixa de isolamento metálica, a caixa de isolamento estará em um campo magnético de alternância sinusoidal, na vertical

Na seção da direção da linha magnética, a corrente turbulenta é detectada e convertida em calor, depois que a bomba de óleo é projetada, a velocidade nominal da bomba e o torque magnético são dados pelas condições de trabalho, para reduzir a corrente turbulenta só pode ser considerada a partir da pressão dentro do compartimento e do diâmetro interno do compartimento, a escolha de alta resistência, alta resistência de materiais não metálicos para fazer o compartimento, o efeito na redução do fluxo turbulento é muito óbvio.

3, rolamento deslizante: o material do rolamento deslizante é impregnado de grafito, cerâmica de engenharia, preenchimento de politetrafluoroetileno, etc., devido a

A cerâmica de engenharia tem as vantagens de resistência ao calor, à corrosão e ao atrito, por isso os rolamentos deslizantes da bomba magnética são fabricados em cerâmica de engenharia. No entanto, as propriedades da cerâmica de engenharia são frágeis e o fator de expansão é pequeno, por isso o espaço do rolamento não deve ser muito pequeno para evitar acidentes de suporte do eixo. Como os rolamentos deslizantes da bomba magnética são lubrificados com o meio transportado, os rolamentos de diferentes materiais devem ser escolhidos de acordo com diferentes meios e condições de uso.

Controle do fluxo de lubrificante de resfriamento: a bomba deve operar com uma pequena quantidade de refrigerante para a área de anel entre o rotor magnético interno e o separador e o atrito do rolamento deslizante para o resfriamento de lavagem, o fluxo de refrigerante geralmente é de 2% -3% do fluxo projetado da bomba de óleo. A área de anel entre o rotor magnético interno e a caixa de isolamento produz alto calor devido ao fluxo turbulento, quando a quantidade de refrigerante é baixa ou o furo de lavagem não é suave, bloqueado, levará à temperatura do meio superior à temperatura de trabalho do ímã permanente, o rotor magnético interno perde gradualmente o magnetismo e o transmissor magnético falha. Quando o meio é água ou líquido à base de água, a temperatura da área de anel pode ser mantida em 3 ° C - 5 ° C; Quando o meio é hidrocarboneto ou óleo, a temperatura da área de anel pode ser mantida em 5 ° C - 8 ° C.

Medidas de proteção: quando a parte ativa do transmissor magnético está em funcionamento em situação de sobrecarga ou o rotor está preso, a parte ativa principal do transmissor magnético cai automaticamente, protegendo assim a bomba de óleo. Neste momento, o ímã permanente no transmissor magnético sob o efeito do campo magnético alternado do rotor ativo, gerará perda de turbulência e perda magnética, causando o aumento da temperatura do ímã permanente e a falha do deslizamento do transmissor magnético.

【Principais usos]

A bomba magnética é compacta, bonita, de pequeno tamanho, de baixo ruído, funciona de forma confiável e é fácil de usar e reparar. Pode ser amplamente utilizado na indústria química, farmacêutica, petróleo, galvanização, alimentos, lavagem fotográfica de filmes, instituições de pesquisa científica. Unidades como a indústria de defesa pumpam ácidos, líquidos alcalinos, óleos, líquidos preciosos raros, líquidos de revestimento, líquidos voláteis e apoio à água circulante. Especialmente para a pompagem de líquidos inflamáveis, explosivos e voláteis, esta bomba é mais ideal.
