Pequim Yizhi Weiye Tecnologia Co., Ltd.
Máquina de adesão vertical totalmente automática TP320V
NegociávelAtualização em02/03
- Modelo
- Natureza do fabricante
- Produtores
- Categoria do produto
- Local de origem
Visão geral
Modelo: TP320V Resolução: (mm) Processamento personalizado: Sim Ampliação: Modo de operação: Precisão da medição: μm Dimensões da forma (comprimento * largura * altura): mm
Detalhes do produto
【Nome do produto(em inglês):VerticalMáquina totalmente automáticaTP320V
【Marca(em inglês):Tamre
【Especificações do produto(em inglês):TP320V
【Perfil do produto(em inglês):
Série TP verticalMáquina de PatchingÉ totalmente automático.A máquina de adesão, que pode montar vários componentes através da boca de aspiração de vácuo, é o equipamento de adesão totalmente automático de alto custo no mercado atual. Uma pequena máquina de montagem visual de classe industrial, a escolha inteligente para montar componentes 0402 em massa. Configurar o sistema de pares visuais para atender à montagem de chips como IC QFP ou BGA de alta precisão com distância de 0,65 mm. Além do ponto de referência redondo padrão, nenhuma placa de solda de PCB quadrada e placa de solda perfurada em anel pode ser reconhecida como ponto de referência.
【Características(em inglês):
1. toda a máquina adota a estrutura de fundição. Plataforma inferior e estrutura de porta de eixo Ymármore,Garantir eficazmente a confiabilidade e a estabilidade do uso a longo prazo do patcher.
2. toda a máquina adota guia de precisão, melhorando eficazmente a precisão do adesivo.
A máquina inteira usa câmeras industriais de alta definição para concluir a montagem visual de componentes de alta precisão.
Configurar o sistema de visão da máquina de adesão, pode reconhecer automaticamente o ponto MARK, melhorando efetivamente a eficiência de produção da máquina de adesão e a precisão do adesivo.
Programação visual automática, sem a necessidade de inserir as coordenadas dos componentes manualmente. Programação simples e fácil para iniciantes.
Equipado com um pequeno disco IC.

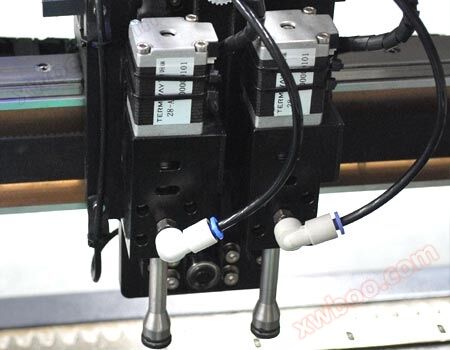

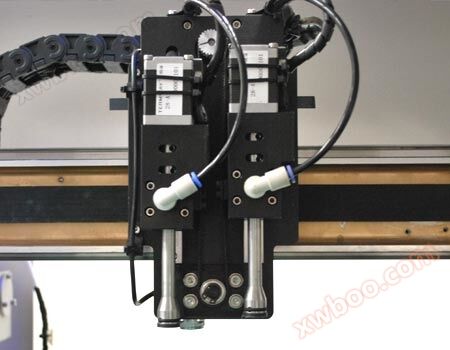

A máquina está equipada com 5 tipos de sucção. A suga pode ser substituída manualmente pela instrução do software.
8. alta relação custo-benefício máquina totalmente automática, adequada para produção em pequena e média escala, pesquisa científica e uso pessoal.
【Selecionar acessórios(em inglês):
Alimentador elétrico modelo GF (opção modelo CF, adequado para produção de baixo custo e uso de pesquisa e desenvolvimento)
2 - Chupar a boca
3, pratos a granel

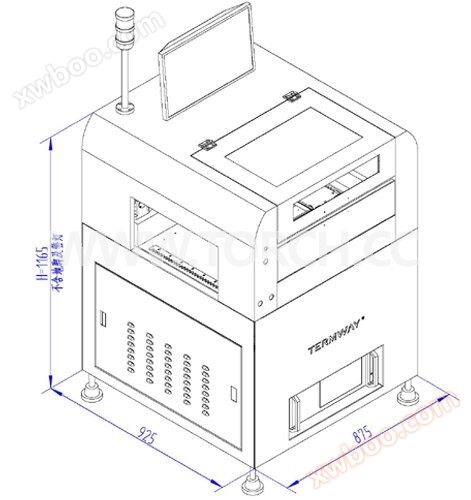

【Dimensões 2D(em inglês):
【Marca(em inglês):Tamre
【Especificações do produto(em inglês):TP320V
【Perfil do produto(em inglês):
Série TP verticalMáquina de PatchingÉ totalmente automático.A máquina de adesão, que pode montar vários componentes através da boca de aspiração de vácuo, é o equipamento de adesão totalmente automático de alto custo no mercado atual. Uma pequena máquina de montagem visual de classe industrial, a escolha inteligente para montar componentes 0402 em massa. Configurar o sistema de pares visuais para atender à montagem de chips como IC QFP ou BGA de alta precisão com distância de 0,65 mm. Além do ponto de referência redondo padrão, nenhuma placa de solda de PCB quadrada e placa de solda perfurada em anel pode ser reconhecida como ponto de referência.
【Características(em inglês):
1. toda a máquina adota a estrutura de fundição. Plataforma inferior e estrutura de porta de eixo Ymármore,Garantir eficazmente a confiabilidade e a estabilidade do uso a longo prazo do patcher.
2. toda a máquina adota guia de precisão, melhorando eficazmente a precisão do adesivo.
A máquina inteira usa câmeras industriais de alta definição para concluir a montagem visual de componentes de alta precisão.
Configurar o sistema de visão da máquina de adesão, pode reconhecer automaticamente o ponto MARK, melhorando efetivamente a eficiência de produção da máquina de adesão e a precisão do adesivo.
Programação visual automática, sem a necessidade de inserir as coordenadas dos componentes manualmente. Programação simples e fácil para iniciantes.
Equipado com um pequeno disco IC.
A máquina está equipada com 5 tipos de sucção. A suga pode ser substituída manualmente pela instrução do software.
8. alta relação custo-benefício máquina totalmente automática, adequada para produção em pequena e média escala, pesquisa científica e uso pessoal.
【Selecionar acessórios(em inglês):
Alimentador elétrico modelo GF (opção modelo CF, adequado para produção de baixo custo e uso de pesquisa e desenvolvimento)
2 - Chupar a boca
3, pratos a granel
4, bandeja IC
5, Alimentação vibratória
【Parâmetros técnicos(em inglês):|
|
TP320V |
|
Área máxima da placa |
350×210mm |
|
Área máxima de movimento |
410×320mm |
|
Área máxima de movimento do eixo Z |
10mm |
|
Velocidade típica do patch |
4000-4500cph |
|
Velocidade máxima teórica |
5000 cph |
|
Repetir a precisão do patch |
±0.06mm |
|
Método de contrapartida |
Oportunidades visuais |
|
Pode montar componentes |
Resistência acima de 0402 e IC abaixo de 20 mm |
|
Método de programação |
Aprendizagem de imagem / entrada de teclado |
|
Modo de transmissão |
Transmissão industrial de correia dupla sincronizada |
|
Alimentador de correia |
Alimentadores opcionais de 8mm, 12mm, 16mm, 24mm e 32mm |
|
Número de alimentadores |
Possibilidade de colocar 46 alimentadores GF 8MM |
|
Número de discos IC |
Máximo 1 |
|
Sistema operacional |
WINDOWS XP/WIN7 32bit |
|
Ar comprimido |
80psi（0.5Mpa） ， A fonte de gás precisa de uma fonte externa. |
|
Alimentação |
220v，50Hz，2kw |
|
Peso |
350kg |
|
Dimensão |
875*925*1165mm |
Observação: Se o produto for atualizado sem aviso prévio, o site e os materiais serão sincronizados e terão precedência física!
