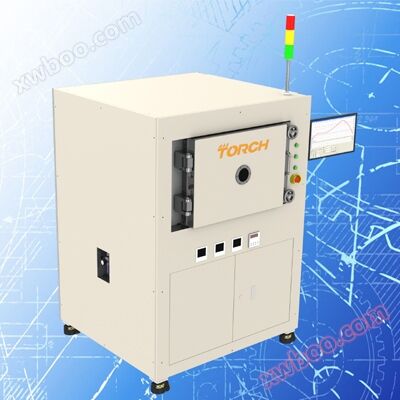

Forno de retorno a vácuo IGBT H3L

Modelo: H3L Resolução: (mm) Processamento personalizado: Ampliação: Modo de operação: Precisão da medição: μm Dimensões da forma (comprimento * largura * altura): mm

Áreas de aplicação: módulos IGBT, pacotes MEMS, pacotes de dispositivos de alta potência, pacotes de dispositivos fotoelétricos, pacotes herméticos, etc.

Descrição do equipamento:

1, sistema de observação: cavidade com janela visível, pode observar o processo de soldagem em tempo real,
Sistema de aquecimento: o equipamento configura 3 sistemas de aquecimento, enquanto trabalha em um ambiente de vácuo.
3, sistema de vácuo: o equipamento é configurado com uma bomba de vácuo rotativa de alta velocidade conectada diretamente, que pode alcançar rapidamente a cavidade do forno para atingir o ambiente de alto vácuo de 0,1 mbar.
Sistema de resfriamento: o equipamento usa um sistema de resfriamento a água para garantir que o ambiente de vácuo de alta temperatura possa ser resfriado rapidamente.
Sistema de software: controle programável de refrigeração de elevação, curva de refrigeração de elevação pode ser definida de acordo com o processo, cada curva pode ser gerada automaticamente, pode ser editada, modificada, armazenada, etc.
Sistema de controle: o design modular do software pode definir independentemente a curva do processo, a extração de vácuo, a atmosfera, o resfriamento, etc., e pode combinar o processo de produção para realizar a operação de um clique.
7, sistema atmosférico: o equipamento para a soldagem sem soldador auxiliar, pode carregar H2, N2 / H2 mistura de gás, HCOOH, N2 e outros gás redutores ou protetores.
Sistema de registro de dados: com monitoramento ininterrupto em tempo real e sistema de registro de dados, registro de curva de software, conservação de curva de controle de temperatura, conservação de parâmetros de processo, registro de parâmetros de equipamento, chamadas.
Sistema de proteção: oito projetos de monitoramento do estado de segurança do sistema e proteção de segurança (proteção contra sobretemperatura das peças de solda, proteção contra a temperatura de toda a máquina, proteção contra alarme contra pressão de ar baixa ou alta, proteção contra pressão de água, proteção contra operações seguras, proteção contra vias de água de resfriamento durante a soldagem, proteção contra o nível de líquido, proteção contra cortes de energia).

Características:

1, alto vácuo: 0,01 mbar alto vácuo, o valor numérico do vácuo da cavidade é exibido em tempo real e pode ser controlado e ajustado
Velocidade de bombeamento a vácuo: 50 m³/h
Pressão da câmara de processo: 0,1 mbar
4, placa de aquecimento compartimento de peso, suporte de camada única ≥ 20 kg
Velocidade de resfriamento rápida: um dispositivo de resfriamento a água e a gás independente é estabelecido na câmara para que o dispositivo soldado alcance um resfriamento rápido.
Qualidade de solda com baixa taxa de vazio: depois de garantir a solda, a placa de solda de grande área alcança uma taxa de vazio inferior a 3%
7, pode atender aos requisitos técnicos de soldagem de alta temperatura de folhas de soldagem de estaño, soldagem de alto chumbo, pasta de estaño sem chumbo e outros materiais e soldagem de alta qualidade de vácuo ambiente de pasta de estaño.
8, alta capacidade de produção: a área de solda real de cada camada é de 410 * 540 mm, várias camadas trabalham simultaneamente para realizar a produção em massa do dispositivo.

Parâmetros técnicos do forno de retorno a vácuo IGBT:

modelo número	O H3L
Área de soldagem	410 * 540 * 3 camadas
Altura do forno	100 milímetros
Carregamento de camada única	20 quilos
Temperatura máxima	350℃ — 450℃
Sistema de controle	Sistema de controle de temperatura + sistema de vácuo + sistema de refrigeração + sistema de atmosfera + sistema de controle de software
Modo de controle	Marca Computador Industrial + Sistemas de Software
Curva de temperatura	40 controles de temperatura
Potência nominal	60 quilowatos
Potência real	35 quilowatos
peso	900 quilos
真 空 度	0,1mbar / 0,0001mbar
Faixa de temperatura	Temperatura ambiente – 450°C
Velocidade máxima de aquecimento	≥70℃/min
Velocidade máxima de resfriamento	≥120℃/min
Restauração atmosférica	Gases inertes como mistura de hidrogênio, hidrogênio puro, nitrogênio e ácido fórico
Sistema de água fria	>100L/min， Temperatura da saída: 5-10 ℃
fonte de energia	380V 50-60A
Dimensões	1320 * 1220 * 1750 milímetros

Observação: Se o produto for atualizado sem aviso prévio, o site e os materiais serão sincronizados e terão precedência física!
