Visão geral

O fluxômetro eletromagnético de bateria de lítio Platinum-LDE é baseado na lei da indução eletromagnética de Faraday, usado para medir o fluxo de volume de condutividade elétrica maior que 5S / cm de líquido condutor, é um instrumento indutivo para medir o fluxo de volume de meio condutor. ..

Detalhes do produto

I. Princípio do produto do medidor de fluxo eletromagnético da bateria de lítio

O medidor de fluxo eletromagnético de bateria de lítio Platinum-LDE é baseado na lei da indução eletromagnética de Faraday, usado para medir o fluxo volumétrico de líquidos condutores com condutividade maior que 5 μS / cm, é um instrumento de indução para medir o fluxo volumétrico de meios condutores. Além de medir o fluxo volumétrico de líquidos condutores gerais, ele também pode ser usado para medir o fluxo volumétrico de líquidos corrosivos fortes, como ácidos e álcalis fortes, e líquidos suspensos bifásicos líquidos sólidos uniformes, como lama, pasta mineral e celulose, como mostrado na Figura 1.

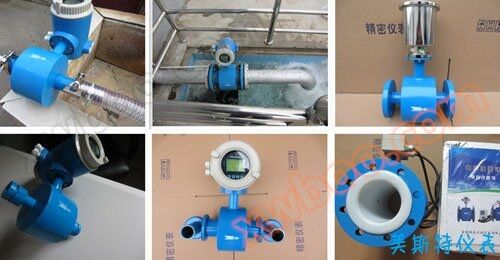

Figura 1

Características de desempenho do medidor de fluxo eletromagnético da bateria de lítio

1, design de micro-consumo, bateria de lítio 3.6V, pode trabalhar continuamente por 5 anos, e a substituição da bateria é conveniente.

O monitor usa um monitor LCD de tela grande, que pode exibir vários parâmetros de fluxo como fluxo instantâneo, velocidade de fluxo (pressão do tubo), volume total acumulado positivo e inverso e alertas de alarme.

3, sem componentes móveis e de resistência no tubo de medição, não produz fenômeno de enrolamento e bloqueio, quase sem perda de pressão, pode trabalhar contínuamente e confiavelmente a longo prazo.

Ampla faixa de medição: a faixa de medição de velocidade de fluxo pode chegar a 0,05 m / s ~ 10 m / s.

Alta precisão de medição: ± 0,5% ~ ± 1,0%.

Estabilidade da medição: a precisão da medição não é afetada pelas mudanças de parâmetros físicos como temperatura, pressão, viscosidade e densidade do meio medido.

7, com saída de pulso e função de transmissão remota de dados sem fio GSM.

3. seleção de revestimento de medidor de fluxo eletromagnético de bateria de lítio

Materiais de revestimento	Principais características	Temperatura média máxima		Ámbito de aplicação
Materiais de revestimento	Principais características	Tipo único	Tipo de separação
Politetrafluoroetileno (F4)	É um plástico com propriedades químicas muito estáveis, resistente ao ácido clorhídrico fervente, ácido sulfúrico, ácido nítrico e água real, e também resistente a álcalis concentrados e vários solventes orgânicos. Impossível à corrosão do trifluoreto de cloro, trifluoreto de cloro de alta temperatura, flúor líquido de alta velocidade, oxigênio líquido e autooxigênio.	70℃	100℃ 250℃ (requer pedidos especiais)	1, ácido concentrado, álcali e outros meios corrosivos fortes. 2) Meios de saúde.
Poliperfluoroetileno (F46)	同F4， Resistência ao desgaste e resistência à pressão negativa superior ao F4.		Igual
Polifluoroetileno (Fs)	A temperatura máxima aplicável é mais baixa do tetrafluoroetileno, mas o custo também é menor.		80℃
Polineopreno	1, tem excelente elasticidade, alta força de arranque, boa resistência ao desgaste. 2, resistente à corrosão de baixas concentrações de ácidos, álcalis e meios salinos, não resistente à corrosão de meios oxidantes.		80℃ 120℃ (requer pedidos especiais)	Água, esgoto, pasta de lama fracamente abrasivo.
Borracha de poliuretano	1A resistência ao desgaste é extremamente forte.		80℃	Polpa mineral neutra, polpa de carvão, lama
Borracha de poliuretano	2A resistência à corrosão é inferior.		80℃	Polpa mineral neutra, polpa de carvão, lama

Eletrodo eletromagnético de medidor de fluxo de bateria de lítio

Materiais do eletrodo	Resistência à corrosão e ao desgaste
aço inoxidável0Crl8Nil2M02Ti	Utilizado em meios fracamente corrosivos como água industrial, água de uso doméstico, esgoto, etc., aplicável a setores industriais como petróleo, química, aço e áreas municipais e ambientais.
Liga HashO B	Para todas as concentrações abaixo do ponto de ebulição do ácido clorhídrico tem boa resistência à corrosão, e também à corrosão de ácidos não clorados, álcalis, líquidos salinos não oxidantes como ácido sulfúrico, ácido fosfórico, ácido hidroflúrico e ácido orgânico.
Liga HashO C	Resistente à corrosão de ácidos não oxidantes, como ácido nítrico, ácido misturado ou mistura de ácido cromo e ácido enxofreado, e também resistente a sais oxidantes, como:Corrosão sob Fc +, Cu +, ou contendo outros oxidantes, como soluções de subclorato a temperaturas superiores às normais, corrosão na água do mar
Titânio	Resistência à água do mar, vários cloretos e subcloratos, ácidos oxidativos(incluindo a corrosão do ácido sulfúrico fumante), ácido orgânico, álcali. Não é resistente à corrosão de ácidos redutivos mais puros (como ácido sulfúrico, ácido clorhídrico), mas quando o ácido contém oxidantes (como ácido nítrico, Fc +, Cu +), a corrosão é muito reduzida.
Tantal	Tem uma excelente resistência à corrosão e o vidro é muito semelhante. Além do ácido hidroflúrico, ácido sulfúrico fumante, álcali, quase resistenteA corrosão de meios químicos (incluindo ácido clorhídrico, ácido nítrico e ácido sulfúrico abaixo de 50 ° C). em álcalis; Resistência à corrosão.
Liga de platina/titânio	É resistente a quase todos os meios químicos, mas não é aplicável à água real e sal de amônio.
Carbeto de tungstênio revestido de aço inoxidável	Utilizado em meios não corrosivos e resistentes ao desgaste.
Nota: Devido à grande variedade de meios, sua corrosividade varia devido a fatores complexos como temperatura, concentração e velocidade de fluxo, por isso esta tabela é apenas para referência. Os usuários devem fazer sua escolha de acordo com as circunstâncias reais e, se necessário, fazer testes de resistência à corrosão dos materiais selecionados, como testes de paredes murais.

Tabela de controle do calibre de fluxo do medidor de fluxo eletromagnético da bateria de lítio

Diâmetromilímetros	Gama de fluxo m³/ hora	Diâmetromilímetros	Gama de fluxo m³/ hora
DN10	0.16~2.5	DN400	250～4000
DN15	0.4~6	do DN500	400～6000
DN20	0.6～12	do DN600	600～10000
DN25	1.0～16	do DN700	800～12000
DN32	1.6~25	do DN800	1000～16000
DN40	2.5～40	DN900	1200～20000
DN50	4.0～60	DN1000	1600～25000
DN65	6.0～120	DN1200	2500～30000
DN80	10～160	do DN1400	3000～50000
DN100	16～250	do DN1600	3000～60000
DN125	25~400	do DN1800	5000～60000
DN150	40～600	do DN2000	6000～100000
DN200	60～1000	do DN2200	1367.78～136778.4
DN250	100～1600	do DN2400	1627.78～162777.6
DN300	160～2500	do DN2600	1910.38～191037.6
DN350	200～3000	do DN2800	2306.56 ~ 236062.8

6. seleção de produtos de medidor de fluxo eletromagnético de bateria de lítio

modelo	Diâmetro
LDE	10~2600
		Nome de código	Forma de instalação
		O Y	Integrado
		O F	Divisão
			Nome de código	Modelo do conversor
			ZA	redondo
			ZB	Quadrado (apenas para divisões)
				Nome de código	Forma de fornecimento de energia
				AC	(AC) 220V AC 50Hz (90 ~ 245V AC 50Hz)
				DC	(corrente contínua) 24V DC (20 ~ 36V DC)
				LD	Alimentação com bateria de lítio (sem saída de sinal)
					Nome de código
					Eu
					f
					Rs
					O H
					O C
						Temperatura do meio
						≤65℃
						≤120℃
						≤180 ℃ (apenas para divisão)
						Nome de código	Materiais de revestimento
						NE	Neopreno (≤65 ℃)
						do PVC	Cloruro de polivinilo (≤70 ℃)
						PU	Poliuretano Resistência ao desgaste (≤80℃)
						PTFE	Tetrafluoroetileno (≤180°C)
							Nome de código	Material do eletrodo
							316L	aço inoxidável
							HC	Liga Hash C
							Ti	Titânio
							Ta	Tantal
							Pt	Platina
Sugestão: a seleção do medidor de fluxo é necessária, o meio, o diâmetro (faixa de fluxo), o material do eletrodo, o material do revestimento, o modo de instalação

Especificações de instalação do medidor de fluxo eletromagnético da bateria de lítio

Deve ser instalado no ponto inferior da tubulação horizontal e verticalmente para cima, evitando a instalação no ponto mais alto da tubulação e verticalmente para baixo;

2, deve ser instalado na subida do tubo;

3, instalação na abertura do tubo de emissão, deve ser instalado na parte inferior do tubo;

4, se a distância do tubo for superior a 5 m, instalar a válvula de escape a jusante do sensor;

5, o sensor absolutamente não pode ser instalado na entrada e saída da bomba, deve ser instalado na saída da bomba.
