Bomba de incêndio vertical de sucção única XBD-ALG

NegociávelAtualização em04/07

Modelo

Natureza do fabricante: Produtores

Categoria do produto

Local de origem

Consulta Online

Visão geral

[Faixa de fluxo] 5 ~ 100L / S [Faixa de pressão] 0.3 ~ 1.6Mpa [Faixa de potência] 7.5 ~ 250KW [Faixa de diâmetro] Φ50 ~ Φ250mm

Detalhes do produto

产品介绍

A série XBD-ALG é uma bomba de incêndio vertical de sucção única de um estágio para o transporte de água limpa sem partículas sólidas e líquidos com propriedades físicas e químicas semelhantes à água. Usado principalmente para o fornecimento de água de pressão do sistema de incêndio, também pode ser usado para o fornecimento de drenagem da mina de fábrica. A faixa de fluxo do líquido de transporte é de 5 a 100L / S, a faixa de pressão é de 0,3 a 1,6Mpa, a faixa de potência de apoio é de 7,5 a 250KW, a faixa de diâmetro é de Φ50 a Φ250mm.

Eficiência energética

A série XBD-ALG de bombas de incêndio verticales de sucção única de estágio usa CFD para calcular a dinâmica dos fluidos, analisar a distribuição da pressão e a distribuição da velocidade dentro da bomba, otimizar o design do canal da bomba para garantir que a bomba tenha uma linha hidráulica eficiente e melhore a eficiência da bomba.

Instalação e manutenção fáceis

XBD-ALG série vertical bomba de incêndio de sucção única estágio estrutura de tubo vertical, a entrada e saída da bomba pode ser instalada como uma válvula em qualquer lugar e em qualquer direção da tubulação, a instalação e a manutenção são extremamente convenientes

Funcionamento suave e seguro

O motor de bomba de incêndio de sucção única da série XBD-ALG está conectado diretamente à bomba, simplificando a estrutura de transmissão intermediária e melhorando a estabilidade operacional para que a unidade funcione de forma suave e segura

Capa de aço inoxidável

A posição de vedação do eixo da bomba de incêndio de sucção única da série XBD-ALG é relativamente vulnerável à corrosão. Uma vez que o eixo da bomba de ligação direta é corroído, é fácil causar a falha da vedação da máquina. A bomba é equipada com uma caixa de aço inoxidável para evitar a corrosão, melhorar a vida útil do eixo e reduzir os custos operacionais de manutenção

rolamentos

XBD-ALG série de bomba de incêndio de sucção única em um estágio, rolamentos de extensão de eixo abaixo de Y (Y2) 280 (incluindo rolamentos de ponta de folha de vento abaixo de Y180) com rolamentos fechados, durante o uso normal, manutenção livre de rolamentos de motor

Fechamento

XBD-ALG série de bomba de incêndio de sucção única estágio base de vedação mecânica geralmente escolher a estrutura de tubo ondulado de borracha, a vedação mecânica tradicional no eixo da vedação de fio de anel O para vedação de borracha de duas faces, melhorando o efeito de vedação

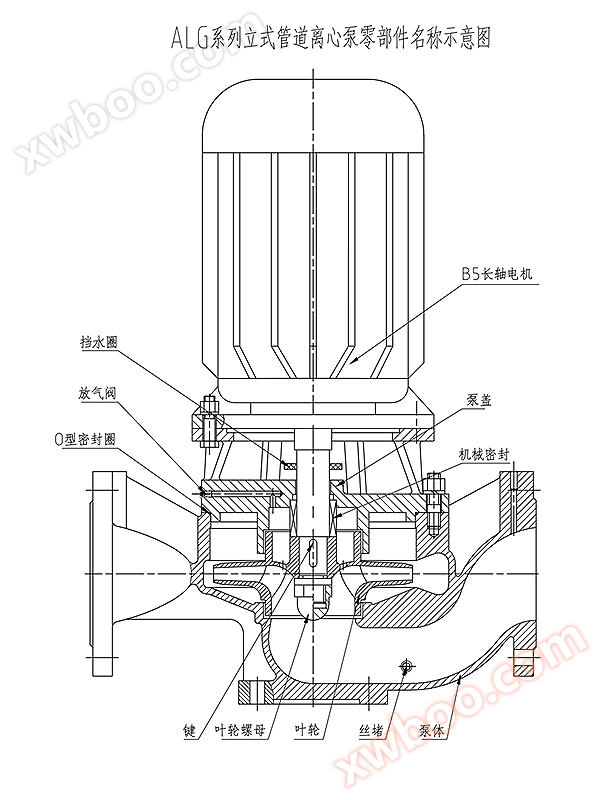

产品结构

产品规格

Número de série	Certificação CCC de Incêndio	Pressão nominal MPa	Fluxo nominal L./S. (em inglês)	Potência kw	Velocidader / min
1	XBD3.2 / 5G-ALG	0.32	5	5.5	2900
2	XBD4.0 / 5G-ALG	0.4		7.5	2900
3	XBD5.0 / 5G-ALG	0.5		7.5	2900
4	XBD6.0 / 5G-ALG	0.6		11	2900
5	XBD7.0 / 5G-ALG	0.7		11	2900
6	XBD8.0 / 5G-ALG	0.8		15	2900
7	XBD3.2 / 10G-ALG	0.32	10	7.5	2900
8	XBD4.0 / 10G-ALG	0.4		11	2900
9	XBD4.6 / 10G-ALG	0.46		11	2900
10	XBD6.0 / 10G-ALG	0.6		15	2900
11	XBD7.0 / 10G-ALG	0.7		18.5	2900
12	XBD8.0 / 10G-ALG	0.8		22	2900
13	XBD9.0 / 10G-ALG	0.9		30	2900
14	XBD10.0 / 10G-ALG	1		30	2900
15	XBD11.0 / 10G-ALG	1.1		30	2900
16	XBD12.0 / 10G-ALG	1.2		37	2900
17	XBD3.2 / 15G-ALG	0.32	15	7.5	2900
18	XBD4.0 / 15G-ALG	0.4		11	2900
19	XBD5.0 / 15G-ALG	0.5		15	2900
20	XBD6.0 / 15G-ALG	0.6		15	2900
21	XBD7.0 / 15G-ALG	0.7		18.5	2900
22	XBD8.0 / 15G-ALG	0.8		22	2900
23	XBD9.0 / 15G-ALG	0.9		30	2900
24	XBD10.3 / 15G-ALG	1		30	2900
25	XBD11.0 / 15G-ALG	1.1		30	2900
26	XBD12.0 / 15G-ALG	1.2		37	2900
27	XBD3.2 / 20G-ALG	0.32	20	15	2900
28	XBD4.0 / 20G-ALG	0.4		18.5	2900
29	XBD5.0 / 20G-ALG	0.5		22	2900
30	XBD6.0 / 20G-ALG	0.6		30	2900
31	XBD7.0 / 20G-ALG	0.7		30	2900
32	XBD8.0 / 20G-ALG	0.8		37	2900
33	XBD9.0 / 20G-ALG	0.9		45	2900
34	XBD10.0 / 20G-ALG	1		45	2900
35	XBD11.0 / 20G-ALG	1.1		55	2900
36	XBD12.0 / 20G-ALG	1.2		75	2900
37	XBD12.9 / 20G-ALG	1.29		75	2900
38	XBD14.0 / 20G-ALG	1.4		75	2900
39	XBD15.0 / 20G-ALG	1.5		90	2900
40	XBD5.0 / 25G-ALG	0.5	25	22	2900
41	XBD6.0 / 25G-ALG	0.6		30	2900
42	XBD7.0 / 25G-ALG	0.7		30	2900
43	XBD8.0 / 25G-ALG	0.8		37	2900
44	XBD9.0 / 25G-ALG	0.9		45	2900
45	XBD10.0 / 25G-ALG	1		45	2900
46	XBD11.0 / 25G-ALG	1.1		55	2900
47	XBD12.0 / 25G-ALG	1.2		75	2900
48	XBD13.3 / 25G-ALG	1.33		90	2900
49	XBD14.0 / 25G-ALG	1.4		90	2900
50	XBD15.0 / 25G-ALG	1.5		90	2900
51	XBD3.2 / 30G-ALG	0.32	30	15	2900
52	XBD4.0 / 30G-ALG	0.4		18.5	2900
53	XBD5.0 / 30G-ALG	0.5		22	2900
54	XBD6.0 / 30G-ALG	0.6		30	2900
55	XBD7.0 / 30G-ALG	0.7		30	2900
56	XBD8.0 / 30G-ALG	0.8		37	2900
57	XBD9.0 / 30G-ALG	0.9		45	2900
58	XBD10.0 / 30G-ALG	1		45	2900
59	XBD11.0 / 30G-ALG	1.1		55	2900
60	XBD12.0 / 30G-ALG	1.2		75	2900
61	XBD12.5 / 30G-ALG	1.25		90	2900
62	XBD13.2 / 30G-ALG	1.32		90	2900
63	XBD14.0 / 30G-ALG	1.4		90	2900
64	XBD15.0 / 30G-ALG	1.5		90	2900
65	XBD3.2 / 40G-ALG	0.32	40	22	2900
66	XBD4.0 / 40G-ALG	0.4		30	2900
67	XBD4.6 / 40G-ALG	0.46		45	2900
68	XBD5.2 / 40G-ALG	0.52		37	2900
69	XBD6.0 / 40G-ALG	0.6		37	2900
70	XBD7.0 / 40G-ALG	0.7		45	2900
71	XBD8.0 / 40G-ALG	0.8		55	2900
72	XBD9.0 / 40G-ALG	0.9		75	2900
73	XBD10.0 / 40G-ALG	1		75	2900
74	XBD11.0 / 40G-ALG	1.1		75	2900
75	XBD12.0 / 40G-ALG	1.2		90	2900
76	XBD13.0 / 40G-ALG	1.3		110	2900
77	XBD14.0 / 40G-ALG	1.4		110	2900
78	XBD15.0 / 40G-ALG	1.5		110	2900
79	XBD4.0 / 50G-ALG	0.4	50	30	2900
80	XBD5.0 / 50G-ALG	0.5		37	2900
81	XBD6.0 / 50G-ALG	0.6		45	2900
82	XBD7.0 / 50G-ALG	0.7		55	2900
83	XBD8.0 / 50G-ALG	0.8		75	2900
84	XBD9.0 / 50G-ALG	0.9		90	2900
85	XBD10.0 / 50G-ALG	1		90	2900
86	XBD11.0 / 50G-ALG	1.1		90	2900
87	XBD12.0 / 50G-ALG	1.2		110	2900
88	XBD13.0 / 50G-ALG	1.3		110	2900
89	XBD14.0 / 50G-ALG	1.4		110	2900
90	XBD15.0 / 50G-ALG	1.5		110	2900
91	XBD4.0 / 60G-ALG	0.4	60	45	2900
92	XBD5.0 / 60G-ALG	0.5		55	2900
93	XBD5.8 / 60G-ALG	0.58		90	2900
94	XBD7.0 / 60G-ALG	0.7		90	2900
95	XBD8.0 / 60G-ALG	0.8		90	2900
96	XBD9.0 / 60G-ALG	0.9		90	2900
97	XBD10.0 / 60G-ALG	1		90	2900
98	XBD11.0 / 60G-ALG	1.1		110	2900
99	XBD12.0 / 60G-ALG	1.2		110	2900
100	XBD3.2 / 70G-ALG	0.32	70	45	1480
101	XBD4.0/70G-ALG (em inglês)	0.40		55	1480
102	XBD4.5 / 70G-ALG	0.45		55	1480
103	XBD5.0 / 70G-ALG	0.50		75	1480
104	XBD5.5 / 70G-ALG	0.55		75	1480
105	XBD6.0 / 70G-ALG	0.6		75	1480
106	XBD6.5 / 70G-ALG	0.65		90	1480
107	XBD7.0 / 70G-ALG	0.70		90	1480
108	XBD7.5 / 70G-ALG	0.75		110	1480
109	XBD8.0 / 70G-ALG	0.80		110	1480
110	XBD8.5 / 70G-ALG	0.85		132	1480
111	XBD9.0/70G-ALG (em inglês)	0.90		132	1480
112	XBD3.2 / 80G-ALG	0.32	80	55	1480
113	XBD4.0 / 80G-ALG	0.40		75	1480
114	XBD4.5 / 80G-ALG	0.45		75	1480
115	XBD5.0 / 80G-ALG	0.50		75	1480
116	XBD5.5 / 80G-ALG	0.55		90	1480
117	XBD6.0 / 80G-ALG	0.60		90	1480
118	XBD6.5 / 80G-ALG	0.65		110	1480
119	XBD7.0 / 80G-ALG	0.70		110	1480
120	XBD7.5 / 80G-ALG	0.75		132	1480
121	XBD8.0 / 80G-ALG	0.80		132	1480
122	XBD8.5 / 80G-ALG	0.85		160	1480
123	XBD9.0 / 80G-ALG	0.90		160	1480
124	XBD3.2 / 90G-ALG	0.32	90	55	1480
125	XBD4.0 / 90G-ALG	0.40		75	1480
126	XBD4.2 / 90G-ALG	0.42		75	1480
127	XBD4.5 / 90G-ALG	0.45		75	1480
128	XBD5.0 / 90G-ALG	0.50		75	1480
129	XBD5.5 / 90G-ALG	0.55		90	1480
130	XBD6.0 / 90G-ALG	0.60		90	1480
131	XBD6.5 / 90G-ALG	0.65		110	1480
132	XBD7.0 / 90G-ALG	0.70		110	1480
133	XBD7.5 / 90G-ALG	0.75		132	1480
134	XBD8.0 / 90G-ALG	0.80		132	1480
135	XBD8.5 / 90G-ALG	0.85		160	1480
136	XBD9.0 / 90G-ALG	0.90		160	1480
137	XBD3.2 / 100G-ALG	0.32	100	55	1480
138	XBD4.0 / 100G-ALG	0.40		75	1480
139	XBD4.5 / 100G-ALG	0.45		75	1480
140	XBD5.0 / 100G-ALG	0.50		75	1480
141	XBD5.5 / 100G-ALG	0.55		90	1480
142	XBD6.0 / 100G-ALG	0.60		90	1480
143	XBD6.5 / 100G-ALG	0.65		110	1480
144	XBD7.0 / 100G-ALG	0.70		110	1480
145	XBD7.5 / 100G-ALG	0.75		132	1480
146	XBD8.0 / 100G-ALG	0.80		132	1480
147	XBD8.5 / 100G-ALG	0.85		160	1480
148	XBD9.0 / 100G-ALG	0.90		160	1480
