Dispositivo de teste de dano do fio Testador de tracção rotativa JAY-2145-320B

NegociávelAtualização em03/27

Modelo

Natureza do fabricante: Produtores

Categoria do produto

Local de origem

Consulta Online

Visão geral

Os preços acima para referência, os interessados por favor contactem o testedor de tracção rotativa (dupla estação) JAY-2145-320B I. Visão geral do produto Este dispositivo também é conhecido como dispositivo de teste de dano do fio, em conformidade com os requisitos padrão GB2099, GB1314.3, GB16915, IEC60669 e IEC60884, principalmente usado para determinar se o terminal de fixação de rosca no projeto e na estrutura atingiu os requisitos de fixação de fios sem danos excessivos, também usado para examinar se o terminal de fixação sem rosca suporta a tensão mecânica que surge no uso normal

Detalhes do produto

Os preços acima são para referência, por favor, entre em contato por telefone.

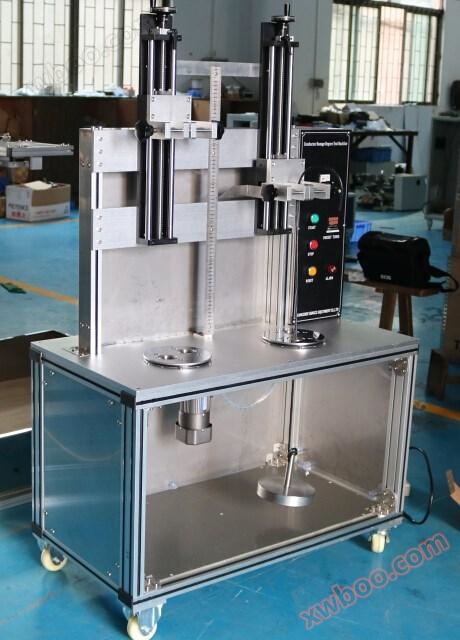

Testador de tracção rotativa (dupla estação)

JAY-2145-320B

Um,Visão geral do produto

Este dispositivo também é conhecido como dispositivo de teste de grau de dano do fio, em conformidade com os requisitos padrão GB2099, GB1314.3, GB16915, IEC60669 e IEC60884, principalmente usado para determinar se o terminal de fixação de rosca no projeto e na estrutura atingiu os requisitos de fixação do fio sem danos excessivos, também usado para examinar se o terminal de fixação sem rosca suporta a tensão mecânica que ocorre durante o uso normal. O número de testes pode ser pré-definido antes de serem usados, para que os valores definidos sejam automaticamente desligados e acompanhados de um sinal de alarme sonoro.

A principal diferença da máquina é que a máquina é o teste de danos de fio de duas estações, ao mesmo tempo equipado com a balança de teste de tração, que pode testar dois fios diferentes e idênticos ao mesmo tempo.

Parâmetros técnicos

Fonte de alimentação: AC 220V 50HZ

Estação: duas estações

Velocidade de trabalho: 10 ± 2 rotações / min

Contagem: 0 a 9999, padrão 150 vezes (15min)

5, balança rotativa: 0.3, 04, 0.7, 0.9, 1.4, 2.0kg e 30, 40, 50, 60N balança cada dois conjuntos

Diâmetro de rotação: 75mm

Diâmetro do cabo: 6,5, 9,5, 13, 14,5 mm

Distância de altura: 260, 280, 300, 320 mm

Dimensões: 1000mm x 400mm x 1300mm

10, Tabela de parâmetros opcionais de fios, caixas de fios, altura e barras rotativas

Área de corte transversal do fio mm²	Diâmetro do furo do tubo mm	Altura mm	Peso correspondente ao fio kg
0.5	6.5	260	0.3
0.75	6.5	260	0.4
1.0	6.5	260	0.4
1.5	6.5	260	0.4
2.5	9.5	280	0.7
4.0	9.5	280	0.9
6.0	9.5	280	1.4
10.0	9.5	280	2.0
16.0	13.0	300	2.9
25.0	13.0	300	4.5
35	14.5	320	6.8
1, Altura H tolerância: ± 15mm. 2, se o diâmetro do orificio da caixa é muito pequeno, não é suficiente para acomodar o fio sem aperto, você pode usar o orificio da caixa do tamanho maior.

11, tabela de parâmetros de suporte de fios e códigos de tração

Área de corte transversal do cabo de conexão do terminal mm²	0.5~1	0.75~1.5	1.5~2.5	2.5~4	4~6	6~10	10~16	16~25
força N	30	40	50	50	60	80	90	100
