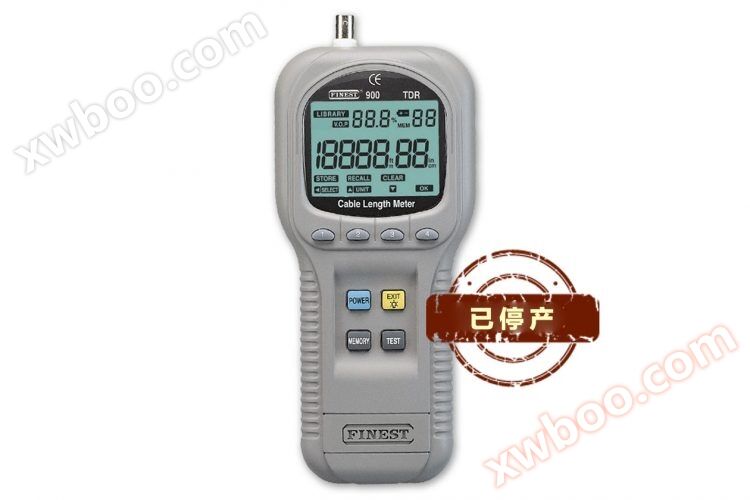

Medição do comprimento do cabo F900 | Localizador de ponto de interrupção/curto-circuito

Marca: Coreia do Sul FINEST
Modelo: F900
Origem: Coreia do Sul

Este tester de cabo TDR (reflexão do domínio temporal de estado sólido) de precisão é usado pelo princípio da tecnologia de reflexão do domínio temporal de estado sólido (echo de onda pulsada) para medir o comprimento do cabo, encontrar a distância do ponto de teste ao ponto de interrupção ou ponto de curto-circuito, o F900 é econômico e fácil de usar, com muitas funções de instrumentos de alta gama caros.

O FINEST-F900 combina automaticamente a impedância de saída (25, 50, 75, 100, 125, 150 Ω) para aplicações de cablagem integrada, como cabos de energia, cabos coaxiais, cabos de telefone, cabos de TV e cabos de rede. O usuário pode escolher o tipo de cabo correspondente, ajustar o valor da taxa de propagação VOP do cabo de medição (o valor VOP está diretamente relacionado com a precisão ou não dos resultados de medição), e definir sua própria unidade de exibição de comprimento. O F900 incorpora um banco de dados VOP de 39 conjuntos de cabos padrão com 20 unidades de memória, permitindo que o usuário personalize o teste de padrão e armazene os valores VOP de 20 conjuntos de cabos.

A proteção de segurança de sobretensão incorporada no FINEST-F900 (valor eficaz de tensão máxima de 250V, que pode prevenir eficazmente danos acidentais ao instrumento) e função de monitoramento de tensão on-line, quando a tensão on-line do cabo de teste excede 6,5V, o LCD do instrumento exibe o sinal de sobretensão "OUCH" e termina o teste.

O FINEST-F900 tem uma carcaça ABS roscada (anti-deslizamento), à prova de poeira e de salpicaduras (IP42), com 4 baterias AA (NEDA 15A ou NR 6), instaladas no armazém traseiro da bateria para fácil substituição. O F900 é ideal para fabricantes de cabos e atacadistas, varejistas, eletricistas, engenheiros de campo e instaladores de cabos integrados que precisam medir o comprimento do cabo e detectar situações de corte ou curto-circuito.

Características do produto

Iluminação LCD ultra-grande;
Precisão até 50 cm, comprimento máximo de medição até 3.000 metros;
Controle automático de impedância de saída, medição automática, zero automático, ajuste automático da sensibilidade;
Compatível com vários tipos de cabo, basta definir o valor V.O.P da velocidade de propagação do cabo a ser testado;
Proteção de segurança de sobretensão de 250V, monitoramento de tensão em linha;
Design de interface de menu fácil de usar, fácil de configurar e operar;
Função de conversão de escala de medição de campo (em metros e em Inglês);
Encontrar rapidamente o valor V.O.P do cabo de amostra;
20 grupos de unidades de memória de armazenamento personalizadas pelo usuário;
Base de dados de cabos padrão de 39 conjuntos integrados;
Certificação CE.

A tecnologia de teste TDR é adequada para todos os cabos coaxiais, de comunicação, de rede e de energia com dois cabos metálicos

Conecte diretamente uma extremidade do cabo para medição rápida e precisa do comprimento

Feedback preciso para a localização correta do ponto de falha através do estado de reflexão de falha

Monitoramento de tensão em linha e aviso de segurança (250V rms)

Base de dados integrada de 39 tipos de cabos internacionais de uso comum, 20 padrões de amostragem personalizados não padrão para cabos metálicos de todas as especificações

Detecção de falhas de curto-circuito, aberto, reverso, cruzado e enrolamento em rede (modelo F901)

Objeto aplicável	Cabos coaxiais, cabos blindados, fios duplos, múltiplos fios, Cabos elétricos, cabos integrados, etc.
Medição	Depende do valor V.O.P do cabo medido 3.7km @V.O.P≤99.9% 3.0km @V.O.P≤80.0% 2.4km @V.O.P≤66.0% 1.9km @V.O.P≤50.0%
Escolha da Dimensão	Controle automático de medição
Resolução	50cm
Precisão	± (leitura de 2% + 50cm) < 100m ±2% leitura ≥ 100m A precisão acima corresponde aos seguintes cabos: Cabo coaxial com comprimento inferior a 2,4 km Linhas telefônicas com comprimento inferior a 2 km Fios com comprimento inferior a 1 km
Zona cega	5m
Impedência de saída	25, 50, 75, 100, 125 ou 150 Ω
Seleção de Impedência	Controle automático de impedância de saída
Valor do VOP	1,0% a 99,9% ajustável
Base de dados integrado	39 conjuntos de cabos padrão
Unidade de memória	20 tipos de cabo personalizados pelo usuário
Conexões de cabo	BNC
Detecção de tensão em linha	6.5V
Proteção contra sobrepressão	Valor válido de 250V (através do conector BNC)
Mostrar	Tipo de ícone LCD de 7 segmentos com retroiluminação (desligamento automático em 1 minuto sem operação)
A prova de poeira e água	IP42
Tipo de bateria	4 1.5V (AA, LR6)
Vida útil da bateria	Cerca de 5.000 testes
Temperatura de funcionamento	-18 ° C para 60 ° C
Temperatura de armazenamento	-20 ° C para 70 ° C
Umidade relativa	85% em 35°C
Dimensões	235H x 100W x 44D mm
Peso	Cerca de 450 gramas
Normas de proteção contra sobretensão	EN 60950: Capítulo 1999. 2.3, (padrão de proteção contra sobretensão de rede de comunicação)
Normas de segurança	Conformidade com IEC1010-1:2001
EMC	EN 61326:1997 + A1:1998 / Certificação CE

Acessórios padrão

Bateria (1.5V AA x 4 secções)
- Barra de teste de crocodilo (AC9)
Pacote portátil suave (S2C)
- Manual do usuário

BT9 (bateria (1,5 VAA x 4 pontos)

AC9 (barra de teste de crocodilo)

Instruções do usuário

S2C (Pacote portátil macio frontal)

Pacote portátil macio traseiro
(de ombro ou de cinto)

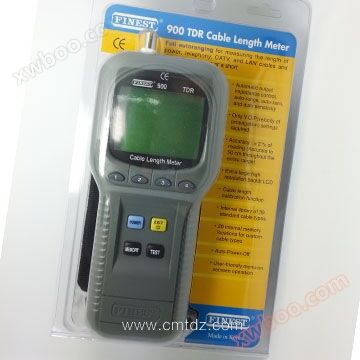

Embalagem de plástico

Iluminação LCD ultra-grande

Ícone tipo 7 segmentos LCD, com retroiluminação,
(1 minuto sem desligamento automático)
Dimensões do LCD: 60mm x 45mm.

Fácil de operar

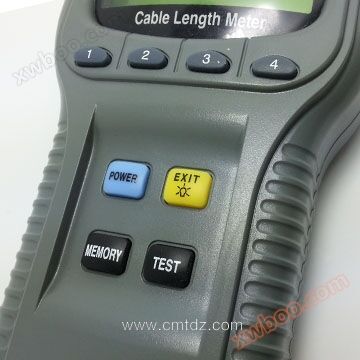

Quatro teclas principais e quatro teclas de função,
Simplificar a operação de instrumentos com princípios TDR complexos,
Design de interface de menu fácil de usar.

Design ergonômico antideslizante

Design parcialmente antideslizante.

Origem Coreana

Informações sobre a origem, o número de série do produto e a data de produção.

Linha dupla

Separe um par de linhas para conectar os clipes crocodilo vermelho e crocodilo preto, respectivamente

Cabo coaxial

clipe crocodilo vermelho conecta o núcleo do cabo,
Camada de blindagem de ligação de crocodilo preto

Cabo blindado

O crocodilo vermelho clamp conecta os fios perto da camada de escudo,
Camada de blindagem de ligação de crocodilo preto

Múltiplas linhas

Conecte quaisquer dois núcleos vizinhos

Modelo de amostragem?

1, Iniciar - " Pressione a tecla de função 1 (SELECT) - "
Quando o VOP flash, pressione a tecla de função 4 (OK) – "
Pressione a tecla de função 2 ou 3 para chamar o modo SPL (SPL flash) – "
Pressione a tecla de função 4 (OK) – "Conecte o cabo de amostra e digite manualmente o comprimento real -"
Pressione a tecla de função 4 (OK) – "Pressione a tecla de teste -"
A máquina de exibição de tela mediu o valor VOP do cabo de amostra [xx.x%] -"
7, pressione a tecla de memória - "selecione a loja - " digite a localização de armazenamento [01 ~ 20] - " pressione a tecla de função 4 [OK] - " pressione a tecla de função 1 [loja] para armazenar este resultado de medição.

Recuperar dados VOP de amostras de cabos?

1 – Pressione a tecla de memória
Pressione a tecla de função 2 [RECALL] – “Digite a localização de armazenamento [01-20] –”
Pressione a tecla de função 4 [OK] -> Pressione a tecla de função 2 [RECALL] para confirmar

Sobre o tipo de cabo e comprimento da amostragem?

1, o instrumento é adequado para cabos coaxiais, cabos blindados, fios twisted, múltiplos fios, cabos de energia, cabos de cablagem integrados, etc.;
2, o instrumento não é adequado para o teste de cabo de núcleo único, não pode garantir a correção e estabilidade do teste de cabo de combinação livre, por exemplo: múltiplos cabos de cabo de núcleo único instalados na ranura de cabo;
De acordo com a experiência, não é recomendado testar o cabo de alta tensão, a faixa de teste ideal do cabo de energia é de menos de 240 m2;
4, para o tipo de cabo que não é padrão, ou pertence aos 39 conjuntos de dados de cabo incorporados no instrumento, (cabo de potência, cabo de potência, etc.) o uso real precisa conhecer antecipadamente os dados VOP deste tipo de cabo, se os dados específicos não forem claros, será necessário testar o valor VOP com pré-amostragem, (comprimento de amostragem de pelo menos 10 metros, quanto mais longo o comprimento de amostragem real, maior a precisão). É importante saber isso com antecedência para evitar inconvenientes de uso real e situações no local.

Detecção de tensão online?

A detecção de tensão em linha do F900 é de 6,5 V, em conformidade com a EN 60950:1999 Capítulo.2.3, (Norma de proteção contra sobretensão de redes de comunicação), e acima dessa tensão o instrumento se protege, interrompe o teste e apresenta mensagens de erro. A proteção contra sobretensão é de 250V e os fios carregados não excedem 250V, o instrumento é seguro e não danifica. O F900 é usado principalmente para testes de tipos de linhas de baixa tensão abaixo de 6,5 V ou cabos não carregados.

Referência selecionada

Modelo	CLM33	F900
Princípio de medição	Resistência de quatro fios	TDR reflexão do domínio temporal de estado sólido
Dimensão	30.000 metros.	3000 metros.
Precisão	1%	2%
Funções	Área de corte transversal 0.15mm² a 240mm² 20 graus padrão 8 perfis personalizados do usuário Classificação de Ohm	Medição automática 39 conjuntos de cabos padrão 20 grupos de usuários personalizados Controle automático de impedância de saída Valor de VOP 1,0% a 99,9% ajustável
Teste de zona cega	Nenhum	5 metros.
Valor de amostragem	Padrão 5 metros	Mais de 10 metros de comprimento arbitrário Quanto maior o comprimento da amostragem, maior a precisão da medição
Resolução	0,1 m (comprimento) / 1 m Ω (valor de resistência)	50cm
Tensão em linha	Não pode ser usado para testes de cabos	Proteção contra sobretensão até 6.5V / 250V
Condições de medição	As duas extremidades do cabo devem ser seguradas; Se vários fios podem encontrar a extremidade, a extremidade do curto-circuito pode ser medida em uma cabeça	Testado em uma extremidade, segurando dois fios vizinhos
Material do cabo	Modo padrão: cobre puro ou alumínio puro padrão nacional Modo personalizado: qualquer condutor metálico	Qualquer condutor metálico com mais de dois núcleos
Objeto aplicável	Cabo de núcleo único (ou uma unidade separada de múltiplos núcleos) Cabo elétrico padrão nacional, cabo não padrão, cabo especial	Cabo duplo, cabo coaxial, cabo blindado, cabo múltiplo

F900 vs F901

Modelo/função	F901	F900
Resolução de exibição / precisão	5cm / <1%	50cm / <2%
Medidas de comprimento (cabos de rede, cabos de telefone, cabos coaxiais, cabos de comunicação e cabos de energia, etc.)	600 metros	3000 metros.
Mapeamento de rede: curto-circuito, circuito aberto, conexão errada, reação, interferência	V
Configurar o identificador remoto	V
Gerador de áudio	V
Iluminação LCD ultra-grande	V	V
Controle automático de impedância de saída Medição automática Voltar automaticamente a zero Ajuste automático da sensibilidade	V	V
Design de painel frontal simples para fácil configuração e operação	V	V
39 conjuntos de dados de cabos padrão	V	V
20 tipos de cabo personalizados pelo usuário	V	V
Detecção de tensão em linha 6.5V (excedendo o sinal de sobretensão "OUCH" e teste de terminação)	V	V
Proteção contra sobretensão efetiva de 250V	V	V
A prova de poeira IP42	V	V
Certificação CE	V	V
