Medição do comprimento do cabo FaultCaster | Localizador de pontos de corte/curto-circuito
NegociávelAtualização em07/30
- Modelo
- Natureza do fabricante
- Produtores
- Categoria do produto
- Local de origem
Visão geral
Medição do comprimento do cabo FaultCaster | Localizador de pontos de corte / curto-circuito Marca: Reino Unido BIC Modelo: FaultCaster Origem: Reino Unido Baixar: Documentação do produto FaultCaster
Detalhes do produto
Medição do comprimento do cabo FaultCaster | Localizador de pontos de corte/curto-circuito
Marca: BIC Inglês
Modelo: FaultCaster
Origem: Reino Unido
Baixar: Documentação do produto FaultCaster.pdf
Baixar: Manual do usuário do FaultCaster.pdf
O BIC-FaultCaster é um refletor de domínio temporal digital TDR portátil, medidor de comprimento de cabo e localizador de falhas (ponto de interrupção / curto-circuito). Detecta e localiza falhas de circuito aberto e curto-circuito de cabos de energia/comunicação em uma extremidade do cabo dentro de um alcance de 2.000 m (6.000 pés).
O FaultCaster usa a avançada tecnologia TDR de passo rápido da borda para medir o comprimento do cabo, reconhecer rapidamente falhas de circuito aberto e curto e indicar a distância da falha em um LCD digital de 128 x 64.
O FaultCaster incorpora um banco de dados de tipo de cabo padrão, permitindo que o usuário faça medições precisas desse tipo de cabo sem a necessidade de inserir informações de Vp, e o instrumento compensa automaticamente os valores de impedância dos diferentes cabos.
O FaultCaster é um gerador de oscilação de áudio incorporado que pode ser detectado usando uma sonda de som de cabo padrão para rastrear e identificar pares de cabos.
O FaultCaster monitora a tensão em linha e, quando a tensão em linha do cabo de teste excede 10V AC/DC, o LCD do instrumento exibe "Voltage detected" e termina o teste.
O FaultCaster é construído em um material ABS resistente e à prova de poeira IP54, e os acessórios padrão incluem barras de teste, bandas de ombro e pacotes de instrumentos. Os instrumentos são projetados e fabricados de acordo com os padrões internacionais de qualidade, alta segurança e confiabilidade.
Características do produto
- TDR digital profissional econômico
- Medição do comprimento do cabo em uma extremidade
- Distância de localização de falhas de circuito aberto/curto
- Alcance de 2000m (@70% VP), precisão de 2% (leituras de exibição)
- Tecnologia TDR com passos de borda rápidos
- Base de dados de tipos de cabos padrão de 39 conjuntos integrados
- 15 grupos de unidades de memória personalizadas pelo usuário
- Monitoramento de tensão online
- Aviso de tensão e supressão de teste
- Gerador de áudio incorporado para rastreamento e reconhecimento de emparelhamento de cabos
- Casco robusto e durável, IP54 à prova de água e poeira
- Instrumento apenas 350g
- Teste de segurança padrão com barras, cintos e pacotes de instrumentos
- Parâmetros técnicos
- Ilustração do produto
- Tipo de cabo
- Acessórios
| Alcance @ Vp = 70% | 2000m (6000ft) |
| Resolução (m) | 0.1m(≤100m)； 1m(>100m) |
| Precisão | ±2% das leituras exibidas* |
| Base de dados de cabos | 39 conjuntos de dados de cabos padrão |
| Velocidade de condução VP | 0% a 99% ajustável |
| Pulso de saída | 5V p-p |
| Impedência de saída | Compensação automática |
| Características do pulso de saída | Tecnologia TDR com passos de borda rápidos |
| Mostrar | 128×64 LCD |
| Gerador de áudio | Sinal de oscilação de 810 a 1110 Hz (6 vezes por segundo) |
| Aviso de tensão | >10V (ac / dc) |
| Alimentação | Bateria 6V 4 x AA |
| Desligar automaticamente | Quatro minutos. |
| Temperatura de funcionamento | 0 a 40 graus C |
| Temperatura de armazenamento | -20 a 70 graus C |
| Dimensões | 165 x 90 x 37mm |
| Peso | 350gms (12oz) |
| Segurança | IEC61010-1, EN 60950 |
| EMC | BS/EN 61326-1 |
| A prova de poeira | IP54 |
| CE | CE compliance with current EU directives |
Portátil, leve, apenas 350 g
165 x 90 x 37 milímetros
Conecte uma extremidade do cabo para medir rapidamente o comprimento do cabo inteiro
128 x 64 LCD retroiluminado
39 conjuntos de dados de cabos padrão
8 tipos de cabo personalizados pelo usuário
Intervalo de seleção de impedância VP e Z
Interface de configuração do menu do instrumento
Biblioteca de caracteres incorporada ao instrumento
8 tipos de cabo personalizados pelo usuário
Intervalo de seleção de impedância VP e Z
Interface de configuração do menu do instrumento
Biblioteca de caracteres incorporada ao instrumento
Indicador de circuito aberto/curto & Display de comprimento
Caminho aberto: Open
Curto: curto
Resolução 0,1 m (<100 m)
Resolução 1 m (> 100 m)
Curto: curto
Resolução 0,1 m (<100 m)
Resolução 1 m (> 100 m)
Monitoramento de tensão online
>10V (ac/dc)
Aviso de tensão e teste de parada
Aviso de tensão e teste de parada
Gerador de áudio integrado
Para rastreamento e identificação de emparelhamento de cabos

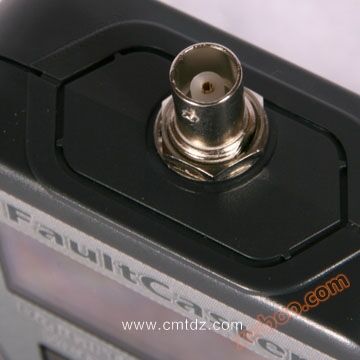

Interface BNC superior do corpo
Barra de teste de segurança
Pacote portátil macio
Pacote de instrumentos
Cintos de ombro
Barra de teste (ranura lateral do pacote de instrumentos)
4 baterias 5 (carregador)
Cintos de ombro
Barra de teste (ranura lateral do pacote de instrumentos)
4 baterias 5 (carregador)
Linha dupla
Separe um par de linhas para conectar os clipes crocodilo vermelho e crocodilo preto, respectivamente
Cabo coaxial
clipe crocodilo vermelho conecta o núcleo do cabo,
Camada de blindagem de ligação de crocodilo preto
Camada de blindagem de ligação de crocodilo preto
Cabo blindado
O crocodilo vermelho clamp conecta os fios perto da camada de escudo,
Camada de blindagem de ligação de crocodilo preto
Camada de blindagem de ligação de crocodilo preto
Múltiplas linhas
Conecte quaisquer dois núcleos vizinhos
| Acessórios padrão | Quatro baterias 5. - Teste de segurança - Pacote de instrumentos - Cintos de ombro. - Manual do usuário |
